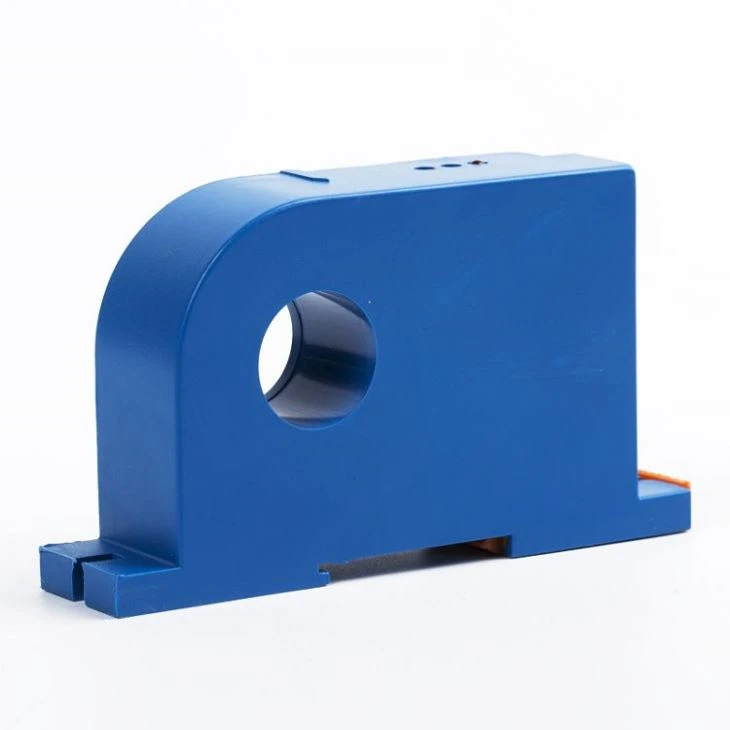

WBL411F27 (เซ็นเซอร์กระแสไฟรั่ว AC ความแม่นยำสูง) ใช้หลักการแยกแม่เหล็กไฟฟ้าเพื่อวัดกระแสไฟฟ้ารั่ว AC ในกริดไฟฟ้าแบบเรียลไทม์และแปลงเป็นเอาต์พุตแรงดันไฟฟ้าติดตามเฟส (Ug) ความถี่เดียวกัน เซ็นเซอร์กระแสไฟรั่ว AC ความแม่นยำสูงเหมาะสำหรับกริดกราวด์กราวด์ AC เฟสเดียวหรือสามเฟสตรวจสอบกระแสรั่วไหลจากเฟสสู่พื้นของสายเฟส การตรวจสอบกระแสที่แตกต่างกันของกริดเช่นกระแสลำดับศูนย์ในกริด AC แบบเฟสเดียวหรือสามเฟส
ข้อดี:
ความแม่นยำสูง,
แยกสูง
การใช้พลังงานต่ำ,
ล่องลอยต่ำ
ช่วงอุณหภูมิกว้าง
ป้องกันการรบกวน
ความสามารถที่แข็งแกร่ง
ช่วงกำลังทำงานกว้าง
การใช้งาน:
ระบบจำหน่ายไฟฟ้าแรงดันต่ำอัจฉริยะ
หน้าจอไฟ DC สถานีย่อยกล่อง;
การตรวจสอบอุณหภูมิและไฟสำหรับหม้อแปลงการตรวจสอบไฟสำหรับสายเคเบิล
ระบบวัดอุณหภูมิไฟเบอร์ออปติกสวิตช์แรงดันสูง
การตรวจสอบหน้าสัมผัสหม้อแปลง
ป้ายกำกับยอดนิยม: AC Leakage Current Sensor ความแม่นยำสูงจีนซัพพลายเออร์โรงงานราคา
อินพุตกระแสไฟฟ้า AC | 10mA, 30mA, 50mA, 100mA, 200mA, 300mA, 500mA AC |
สัญญาณเอาต์พุต | 0-3.5V, 0-5V DC |
ความถูกต้อง | 0.5% |
ความต้านทานของอินพุต | ศูนย์โดยประมาณ |
เวลาตอบสนอง | 300 มิลลิวินาที |
ช่วงการวัดเชิงเส้น | 0 - 1.2 เท่าของกระแสอินพุตที่กำหนด |
กำลังรับน้ำหนักเกิน | 30 เท่าของกระแสอินพุตที่กำหนด, 5 วินาที |
ช่วงความถี่ | 25 เฮิร์ต ～ 5 กิโลเฮิร์ตซ์ |
ความต้านทานขาออก | 6V |
กระแสคงที่ | 5mA |
แหล่งจ่ายไฟ | +12V, +15V DC |
แรงดันไฟฟ้าแยก | ≥2500VDCเป็นเวลา 1 นาที |
การระบายความร้อน | 150ppm / ° C |
อุณหภูมิโดยรอบ | -25℃～+50℃ |
การติดตั้ง | ราง DIN 35 มม. หรือสกรูยึด |
วัสดุเปลือก | ABS (ตาม UL94V-0) |
การป้องกันเปลือก | IP20 |
ประเภทเชลล์ | ด้วยรูรับแสงФ20mm |
MTBF | GG gt; 50000 ชม |
น้ำหนัก | 120g |
